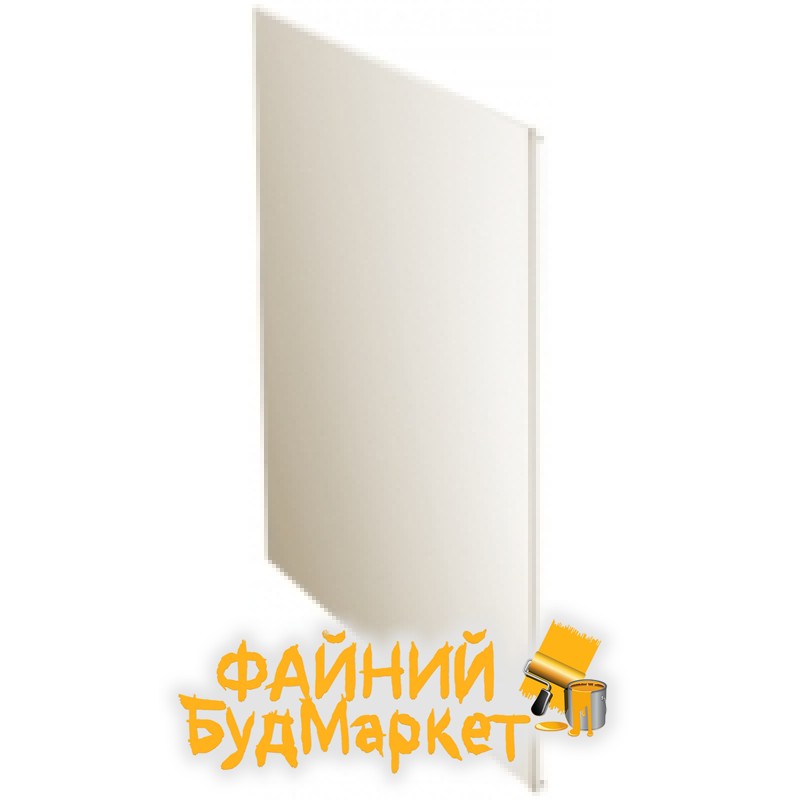

Стеновые гипсометаллические панели
Описание: В собранном виде панели представляют гладкую герметичную поверхность с заполненными межпанельными стыками. Материал заполнения (уплотнения) швов панелей доступен к обработке спиртом, дезинфицирующими, моющими средствами. Технология крепежа исключает возможность накопления пыли в панельных стыках и шовных пространствах. Все крепежные детали и сочленения скрыты.
Область применения:- Облицовки предназначены для ограждающих конструкций чистых помещений в зданиях различного назначения со стенами из любых материалов с учетом несущей способности конструкций здания в любых регионах, включая сейсмические.
- Облицовки предназначены и рекомендованы к использованию в ограждающих конструкциях чистых помещений медицинской, электронной и пищевой, микробиологической и фармацевтической промышленности, лечебных учреждениях и лабораториях.
Требования, предъявляемые к облицовкам: Облицовка стен представляет собой конструктивный элемент, отвечающий следующим требованиям:
- минимальное отделение аэрозольных частиц с поверхности,
- износостойкость и сопротивление ударным нагрузкам,
- санитарно-гигиенических требований в ЛПУ,
- устойчивости к воздействию химических и микробиологических факторов,
- стойкость к постоянной очистке дезинфицирующими средствами.
Конструктивный элемент состоит из металлического каркаса, обшитого со стороны помещения ГМЛ, металлическими кассетами и конструкциями, образующими герметичный контур, включающий в себя узлы сопряжения, скругляющие элементы, двери, передаточные окна, окна-шлюзы, оконечные устройства системы вентиляции и отопления, осветительные приборы, встроенное инженерное и технологическое оборудование и др.
Каркас крепят к облицовываемой поверхности стены, к полу и потолку помещения. Облицовка, помимо отделки стен, выполняет теплозвукоизоляционные функции.
Типы облицовок: - с независимым типом крепления,
- с независимым типом крепления и возможностью экстренного демонтажа,
- система экстренного демонтажа панелей.
Основные элементы облицовок: Гипсометаллические листы (ГМЛ) представляют собой изделие, кассету, состоящую из оцинкованного металла, нержавеющей стали или листового алюминиевого проката с ЛКП или без него, с учетом всех конструктивных гибов для обеспечения скрытого крепления изделия и примыкания деталей узла облицовки с заданными зазорами для последующей герметизации. С тыльной стороны, внутри сердечника/кассеты по всей поверхности, приклеен гипсокартонный лист (ГКЛ, ГКВЛ) на влагонепроницаемый стойкий клей, обеспечивающий прочное соединение при различные типах нагрузок (изгиб, срез, сжатие и т.д.) на облицовку.
Элементы стального каркаса Стальные профили каркаса изготовляются РПО Албес, г. Москва, изготовленные по ТУ 5262-003-51286512-2005, 5262-003-89479113-2008 на профилегибочном оборудовании из оцинкованной стали по ГОСТ 14918-80. Толщина стали принята 0,6 мм. В стенах стоек каркаса предусмотрены отверстия для пропуска коммуникаций. Стандартная длина стоечных и направляющих профилей: 3,0, 3,5 и 4,0 м. По соглашению сторон допускается поставка профилей длиной до 6 м.
Размеры ГМЛ:
| Наименование | Марка | Толщина, мм | Длина, мм | Ширина |
| Панель облицовочная с возможностью независимого демонтажа | WT900NG | 13,5 | 200-3000 | 900 |
| Панель облицовочная с возможностью экстренного демонтажа | WT900ER | 13,5 | 200-3000 | 900 |
| Панель облицовочная стационарная | WT600АG | 30,5 | 200-2500 | 600, 900 |
* Допускается по согласованию с производителем облицовки изготовление других размеров и нестандартных изделий.
По типу крепления облицовки делятся: - с возможностью независимого демонтажа,
- с возможностью экстренного демонтажа,
- стационарная.
По типу герметизации облицовки делятся: - резиновый уплотнитель (силикон медицинского назначения),
- силиконовый герметик с нейтральной вулканизацией, фунгицидными добавками.
Перечисленные выше виды облицовок согласно сертификату пожарной безопасности относятся к группе:- горючести Г1 по ГОСТ 30244-94,
- воспламеняемости В1 по ГОСТ 30402-96, в т.ч. для наполнителя GF15,
- дымообразующей способности Д1 по ГОСТ 12.1.044 (п.4.18),
- токсичности Т1 по ГОСТ 12.1.044-89 (п.4.20).
