Ingermax Подвесной потолок

Подвесной потолок

Особенности:

• Cкрытая подвесная система,
• Долговечность,
• Минимальное отделение частиц с поверхности,
• Герметичность,
• Удобство чистки и мытья, стойкость к дезинфицирующим средствам.

Описание:



Применяются в ограждающих конструкциях для чистых помещений и контролируемых средах в медицинской, электронной, пищевой, микробиологической и фармацевтической промышленностях, а также в лечебных учреждениях согласно ГОСТ Р ИСО 14644 и ГОСТ Р 52539.



Потолки со скрытой подвесной системой обеспечивают идеальное пространственное решение интерьеров, технологическую компоновку встроенного оборудования, герметичность, простоту монтажа, легкий доступ в запотолочное пространство.

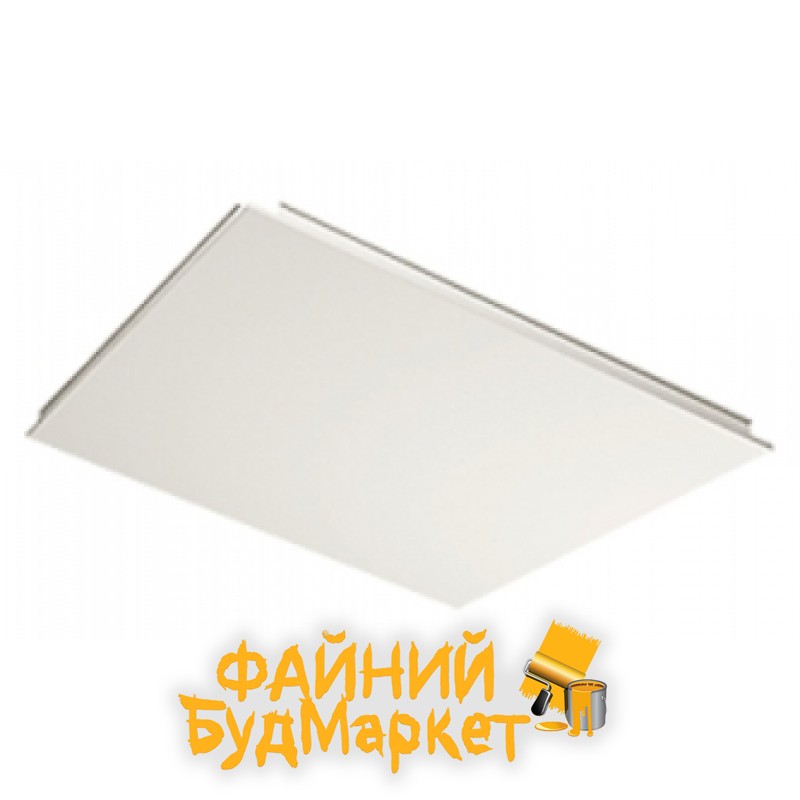

Кассеты производятся из оцинкованной стали, окрашенный порошковой краской.



Технические характеристики:

Типоразмеры	600х600мм, 1200х600мм, 625х625мм, 625х1250мм
Материал	оцинкованная или нержавеющая сталь, алюминий
Толщина	0,5 мм, 0,7 мм, 0,9 мм
Тип кромки	90
Поверхностная защита	эпоксидно-полиэфирная порошкова краска (возможен окрас потолочных кассет в соответствии со шкалой RAL, % глянца: глянцевый, полуматовый, матовый), транспортировочная защитная пвх пленка.
Огнестойкость	Г1, В1, Т1, Д1
Звукопоглащение	0,10 NRC
Светоотражение	&le,30%
Устойчивость к избыточному давлению	до 40 Па
Устойчивы к ультрафиолету и воздействию дезинфекционных растворов.

По запросу возможно изготовление панели изготавливаются в соответствии с требованиями технических условий (типоразмер, увеличение шумо/теплоизоляционных свойств).



Установка и конструкция:



Несущий каркас образован скрепленными между собой металлическими профилями, которые с помощью специальных крепежных узлов подвешиваются к потолку исходного помещения. После сборки несущих профилей образуется жесткая сетка каркаса.



Кассета крепится в направляющие путем защелкивания стенки кассеты в гребенку снизу. Последующая кассета устанавливается в стык с предыдущей, таким образом, несущий каркас закрывается самими кассетами. Демонтаж кассеты можно произвести вакуумным захватом с присосками.



Все швы между панелями и светильниками должны быть уплотнены эластичным нейтральным силиконовым герметиком, чтобы предотвратить проникновение частиц и других загрязнений из-за потолочного пространства.



Потолочные панели, светильники основного освещения должны образовывать ровную поверхность, отвечающую современным требованиям дизайна и эстетики.



При разработке конструкции герметичного подвесного потолка учитываются все необходимые проемы и посадочные места для инженерных систем, необходимых для функционирования этих помещений (обще-обменной и специальной вентиляции, централизованной подачи медицинских газов, электротехнических кабелей и других специальных систем). При разработке документации учитываются требования, необходимые для проведения работ по техническому обслуживанию и ремонту инженерных систем, находящихся в запотолочном пространстве.

Конструкция потолка обеспечивает надежную изоляцию Технического отсека от Чистого отсека.



Нормы расхода элементов системы при монтаже на 1 м2:

Условное обозначение	Наименование изделия	Формула расчета
S	потолок кассетный (м2)	= площадь исходного помещения
A	панель (кассета) потолочная СТ6--АС ОЦ = 0,-* мм RAL----*	= S/площадь кассеты + 5%
В	СF6АС (гребенка-стрингер) L = 4.00 м оц.мет.	= длина ребра кассеты* А/4 + 10%
С	СF26 (ПП-47х26) L = 4,00 м оц.мет.	= В/2
D	соединитель двухуровневый для СF26, СF6АС оц.мет.	= А/2
E	СН2 (комплект подвесов, спица L = --- мм)	= А/4+О*4
M	СН1 (анкерный подвес для CF26)	= А/4
N	СН3 (тяга к анкерному подвесу o=4мм, спица L = --- мм*)	= М
P	WA1 (плинтус потолочный) м.п. RAL----	периметр исходного помещения +10%
L	потолочный люк ревизионный 6--х6-- мм RAL----*	по проекту
O	светильник INGERMAX 418 IP54/54 (6--- мм) RAL----*	согласно светотехнического расчета
G	герметик-замазка для чистых помещений картридж 310гр	=S/5 м2
